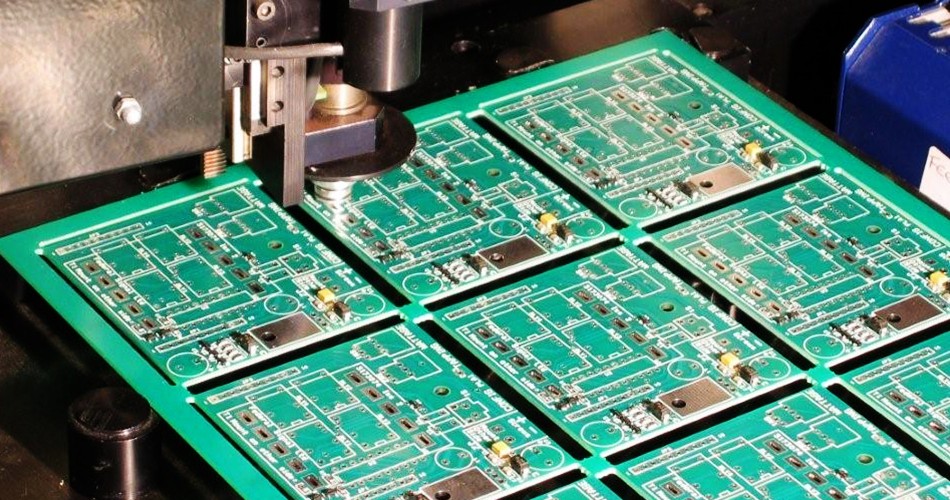

在PCBA加工過程中，拼板設計不僅影響生產效率，還直接關系到產品良率。其中，定位孔（Tooling Hole）的設計往往被低估，但在實際量產中，它對貼裝精度、治具穩定性以及整板報廢率都有顯著影響。尤其在中大批量PCBA項目中，不合理的定位孔設計，極易放大誤差，造成批量性不良。圍繞定位孔進行系統化設計優化，是降低PCBA生產報廢的一項基礎工程。

一、定位孔在PCBA加工中的核心作用

定位孔的功能不僅限于“定位”，它貫穿了SMT貼片、插件、測試治具以及分板等多個環節。

1、保障SMT設備對位精度

在SMT貼裝過程中，設備通過識別Mark點進行視覺校準，但整板的機械定位依賴于定位孔。如果定位孔設計不合理，會導致PCB在軌道或夾具中存在偏移，進而影響貼裝精度。

2、提升治具夾持穩定性

在插件、波峰焊或ICT測試環節，治具通常通過定位孔進行固定?？孜黄罨虺叽绮唤y(tǒng)一，會導致PCB受力不均，甚至產生微形變，影響焊接質量。

3、確保分板與后段工藝一致性

在分板或自動化設備中，定位孔作為基準點參與路徑識別。一旦基準不穩定，會引發切割偏移或設備誤判。

二、常見定位孔設計問題及報廢隱患

在PCBA加工實踐中，大量報廢問題并非源于復雜工藝，而是基礎設計細節處理不到位。

1、孔徑選擇不合理

定位孔孔徑過小，會導致裝夾困難；孔徑過大，則影響定位精度。常見問題是設計未考慮治具公差，導致生產中出現松動或卡死現象。

2、孔位分布不均衡

部分拼板僅在單側或局部設置定位孔，導致受力不均。SMT貼裝過程中，PCB在高速運行中容易產生微位移，影響貼裝位置。

3、定位孔與功能區域沖突

有些設計將定位孔靠近元器件或走線區域，導致后續加工中出現應力集中，甚至影響焊點可靠性。

4、未統一標準孔位坐標

不同項目、不同設計人員采用不同的定位孔坐標規則，增加了治具設計復雜度，也提高了出錯概率。

三、優化定位孔設計的關鍵方法

針對以上問題，在PCBA加工導入階段，應對定位孔進行標準化設計與審核。

1、合理定義孔徑與公差范圍

常見定位孔直徑建議在2.0mm~3.0mm之間，并結合實際治具銷釘尺寸預留適當公差。對于高精度PCBA項目，可采用一圓一橢圓孔組合，用于消除熱脹冷縮帶來的應力。

2、采用對角分布提升穩定性

定位孔應盡量分布在拼板對角位置，形成穩定的幾何支撐結構。對于大尺寸拼板，可增加輔助定位孔，避免中間區域懸空。

3、保持與邊緣安全距離

定位孔距離PCB邊緣建議保留至少5mm以上空間，避免在分板或運輸過程中產生結構弱點。同時需遠離關鍵器件區域，防止應力傳導影響焊接。

4、統一設計規范與坐標基準

在PCBA加工項目中，應建立統一的定位孔設計規范，包括孔徑、位置、數量及坐標原點定義。所有新項目在導入時按統一標準執行，可顯著降低工程溝通成本。

四、定位孔設計與生產良率的直接關聯

在量產環境下，定位孔設計帶來的影響是可量化的。多個PCBA加工項目數據顯示：

1、優化定位孔布局后，SMT貼裝偏移問題明顯下降

2、治具裝夾時間縮短，生產節拍更穩定

3、插件與波峰焊不良率降低

4、整板報廢率在批量生產中顯著下降

這些改善，并非依賴復雜工藝升級，而是來自基礎設計細節的規范化處理。

五、在工程轉化階段提前介入審核

很多定位孔問題在打樣階段未暴露，進入量產后才集中出現。原因在于打樣多采用人工操作，對定位依賴較低，而量產高度依賴自動化設備。

在PCBA工程轉化階段，應將定位孔設計納入DFM（可制造性設計）審核重點：

1、結合SMT設備軌道寬度與夾具要求進行校核

2、與治具設計團隊同步孔位方案

3、在首板試產中驗證裝夾與貼裝穩定性

4、對異常數據進行反饋閉環，更新設計規范

通過前置審核，可以避免在量產階段付出更高的返工與報廢成本。

在PCBA加工中，真正拉開良率差距的，往往不是復雜工藝，而是這些被忽視的基礎設計細節。拼板定位孔看似簡單，卻直接決定了設備能否穩定運行、產品能否順利放量。

如果你正在為PCBA量產中的貼裝偏移、治具不穩定或批量報廢問題困擾，不妨從定位孔設計入手優化。我們在PCBA拼板設計與工程導入方面擁有成熟經驗，可以幫助你在量產前規避風險，讓每一塊板都更穩定地走下產線。
