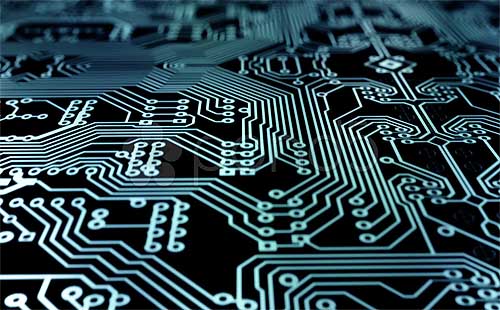

PCB（ Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。根據電路層數分類：分為單面板、雙面板和多層板。常見的多層板一般為4層板或6層板，復雜的多層板可達幾十層。根據電路板剛硬程度分類,分為剛性電路板和柔性電路板、軟硬結合板。

PCB之所以能得到越來越廣泛地應用，因為它有很多獨特優點，可高密度化、可高密度化、可設計性、可生產性、可測試性、可組裝性、可維護性。
PCB生產流程簡介如下

一、 聯系廠家
二、 開料
三、 鉆孔
四、 沉銅
五、 圖形轉移
六、 圖形電鍍
七、 退膜
八、 蝕刻
九、 綠油
十、 字符
十一、 鍍金手指
十二、 成型
十三、 測試
十四、 終檢

印制電路板的創造者是奧地利人保羅?愛斯勒（Paul Eisler），1936年，他首先在收音機里采用了印刷電路板。1943年，美國人多將該技術運用于軍用收音機，1948年，美國正式認可此發明可用于商業用途。自20世紀50年代中期起，印刷線路板才開始被廣泛運用。
在PCB出現之前，電子元器件之間的互連都是依托電線直接連接完成的。而如今，電線僅用在實驗室做試驗應用而存在；印刷電路板在電子工業中已肯定占據了絕對控制的地位。
