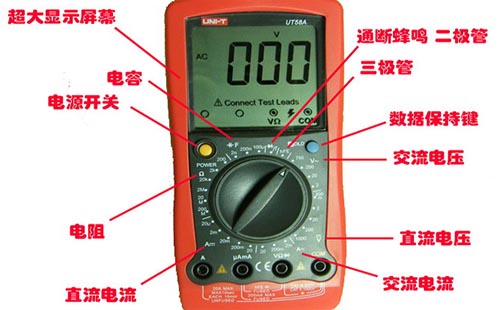

數字萬用表是萬用表中的一種，數字萬用表在PCBA工廠中經常會使用到，數字萬用表的使用方法是電工必須具備的一項基本技能。數字萬用表可以用來測量電壓、電流和電阻，接下來就來了解萬用表的正確使用方法。

一、數字萬用表電流的測量

1、直流電的測量

將黑表筆插入COM孔，將紅表筆插入V Ω，將萬用表串進電路中，保持穩定，即可讀數。若顯示為1,則加大量程，如果數值左邊出現“-”，則表明電流從黑表筆流進萬用表。

注意：若測量電流大于200mA，則將紅表筆插入10A插孔，并旋轉到10A擋，若小于200mA，則將紅表筆插入200 mA，并將旋鈕打到200 mA以內的合適量程。

2、交流電的測量

交流電的測量也一樣，不過要將檔位換成交流檔位，電流測量完畢應將紅筆插回V Ω孔。

二、數字萬用表電壓的測量

1、直流電壓的測量

首先將黑表筆插進“com”孔，紅表筆插進“V Ω ”。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再量測工業電器。把旋鈕選到比估計值大的量程接著把表筆接電源或電源兩端;保持接觸穩定。
注意：表盤上的數值均為最大量程，“V-”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔，如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

2、交流電壓的測量

表筆插孔與直流電壓的量測一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。

三、數字萬用表電阻的測量

電阻的測量：將量程開關撥至Ω 的合適量程，紅表筆插入V/Ω 孔，黑表筆插入COM孔。如果被測電阻值超出所選擇量程的最大值，萬用表將顯示.1.這時應選擇更高的量程。測量電阻時，紅表筆為正極，黑表筆為負極，這與指針式萬用表正好相反。因此，測量晶體管、電解電容器等有極性的元器件時，必須注意表筆的極性。

四、數字萬用表電容的測量

用萬用表測量電容：某些數字萬用表具有測量電容的功能，其量程分為2000p、20n、200n、2μ和20μ五檔。測量時可將已放電的電容兩引腳直接插入表板上的Cx插孔，選取適當?shù)牧砍毯缶涂勺x取顯示數據。

數字萬用表的使用方法
