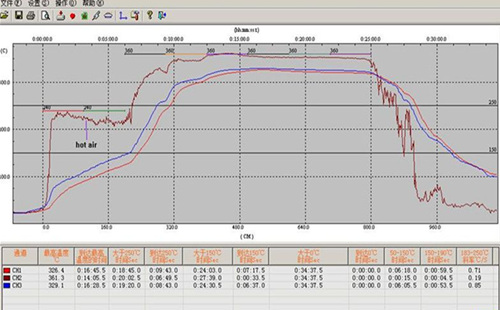

回流焊溫度曲線是實測出來的。我們可以通過熱電偶附著在線路板上實測出回焊爐內各個溫區的真實溫度，并利用溫度曲線儀畫出相應的回流焊溫度曲線。為了得到良好的溫度曲線，我們主要設定傳送帶速度、升/降溫速率、各溫區溫度和時間：

（1）傳送帶速度：傳送帶速度決定PCB暴露在每個區所設定的溫度下的持續時間，提高傳送速度可以減少PCB在每個區域持續的時間。

（2）升/降溫速率：升溫速率可分為預熱升溫速率和焊接升溫速率，預熱升溫速率主要影響焊膏焊劑的揮發速度，過高容易引起焊膏飛濺，從而形成錫球；焊接升溫速率對一些特定焊接缺陷有直接的影響，過高容易引發錫珠、立碑、偏移等缺陷，一半不超過2℃/s。降溫速率主要影響焊點的形成，一半不超過-4℃/s。

（3）各溫區溫度和時間：預熱溫度一般為焊膏熔點以下30℃左右，有鉛工藝設定在150℃左右，無鉛工藝設定在200℃左右，持續時間一般為90~150s；焊接溫度一般為焊膏熔點溫度以上30℃左右，有鉛焊接一般為210℃~230℃，無鉛焊接一般為230℃~245℃，持續時間一般為60~90s；冷卻溫度一般在60℃左右。
