表面貼裝電感器又稱貼片電感器。20 世紀80 年代，日本、美國和西歐等國家研制出了種類繁多的貼片電感器，其中相當多的產品已系列化、標準化，并進行了批量生產。SMT貼片電感器同插件式電感一樣，在電路中起扼流、退耦、濾波、調諧、延遲、補償?shù)茸饔谩?/p>

貼片電感器的種類較多，按磁路可分為開路型和閉路型，按電感量可分為固定的和可調的，按結構的制造工藝可分為繞線型、多層的卷繞型。市場上的表面貼裝電感器在外形封裝上主要有片式、線圈式、異形等多種外形，如圖2-1-12 所示。它們的電路代表符號是L，它們內部結構都是由導線一圈圈繞在絕緣管上構成的?？梢圆捎肔CR 電橋的L 檔測試電感器，選擇好測試頻率，用LCR 探針測試電感兩個引腳，測出電感值的大小。但由于LCR 電橋并不常用，而同時電感器包裝或外體上會標注線圈阻值的大小，平時在測試電感器時，可以用萬用表的電阻擋測量其電阻值與標稱值是否一致。

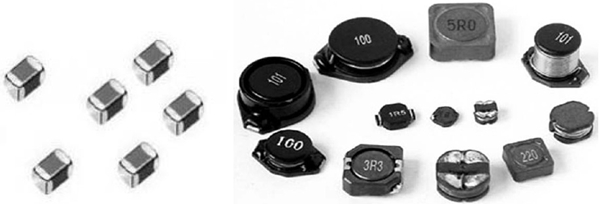

圖2-1-12　各種表面貼裝電感器
