CSP 由日本三菱公司在1994 年提出，也是BGA進一步微型化的產物。此名稱的由來是因其封裝尺寸接近裸芯片（通常封裝尺寸與裸芯片之比約為 1.14:1，不超過 1.2:1），它的目的是在使用功能更多、性能更好、更復雜的超大規模集成電路時，其封裝體占用印刷板的面積保持不變或更小。CSP 外部端子間距大于0.5mm，并能適應SMT回流焊組裝，更適用于引腳數少的場合，如內存條和便攜電子產品內部的集成電路。某內存條上的CSP 封裝芯片如圖2-1-20 所示。

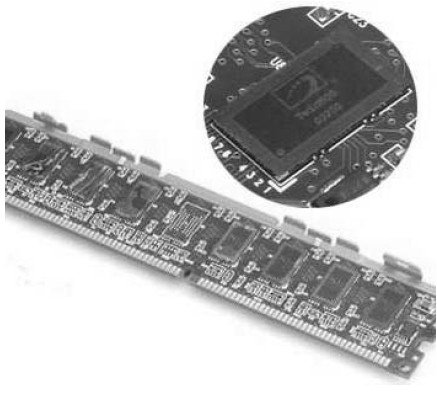

圖2-1-20　內存條上的CSP 封裝

CSP 不但體積小，同時也更薄，其金屬基板到散熱體的最有效散熱路徑僅有0.2mm，大大提高了內存芯片在長時間運行后的可靠性，線路阻抗顯著減小，芯片速度也隨之得到大幅度提高，噪聲低、屏蔽效果好，更適合在高頻領域應用。
