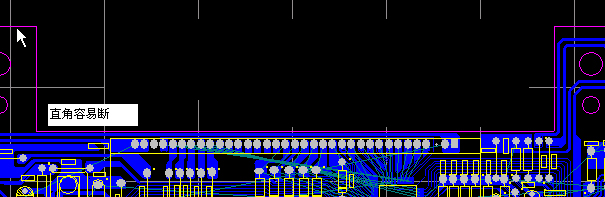

外型直角轉角造成的PCB批量損壞在PCB制造工藝中較為常見，如果不加注意，對于整個訂單的交付會產生致命影響。

分析：此問題在PCB廠早期普遍存在，因?yàn)镻CB單面板材質較脆，同時前期面板都很大，裝配運輸過程中容易受到外力的作用，使轉角處容易斷裂，造成內部線路損壞。

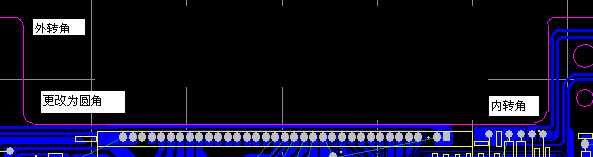

對策：PCB設計時單面板的轉角都需為圓角，R1.0mm或R2.0mm為宜。FR4板材的雙面板和多層板內角需用圓角，外角可以為直角(FR4板材材質較好，不易裂。圓角制作比直角困難)。

思考：由于結構工程師和PCB工程師的溝通不夠也是造成此問題的主要原因。因結構工程師畫好圖紙時是直角的，但有些PCB工程師并未結合工藝要求更改，而是直接按圖紙畫造成的。
