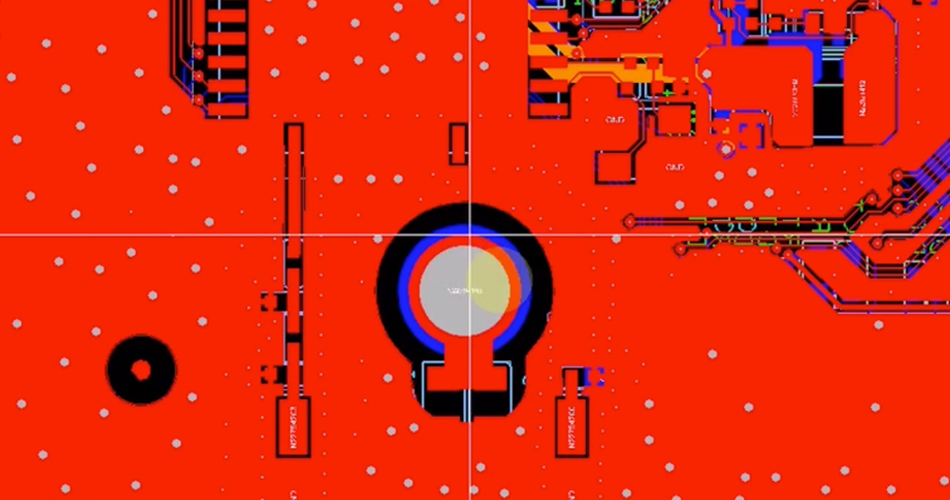

外殼是金屬的，中間是一個螺絲孔，也就是跟大地連接起來了。這里通過一個1M的電阻跟一個0.1uF的電容并聯，跟電路板的地連接在一起，這樣有什么好處呢？

外殼地如果不穩(wěn)定或者有靜電之類的，如果與電路板地直接連接，就會打壞電路板芯片，加入電容，就能把低頻高壓，靜電之類的隔離起來，保護電路板。電路高頻干擾之類的會被電容直接接外殼，起到了隔直通交的功能。

那為什么又加一個1M的電阻呢？這是因為，如果沒有這個電阻，電路板內有靜電的時候，與大地連接的0.1uF的電容是隔斷了與外殼大地的連接，也就是懸空的。這些電荷積累到一定程度，就會出問題，必須要與大地連接才行，所以這里的電阻用于放電。

1M的電阻這么大，如果外面有靜電，高壓之類的，也能有效降低電流，不會對電路內的芯片造成損壞。
