安裝孔金屬化，焊盤設計不合理的表現
2020-05-19 12:01:49
1030

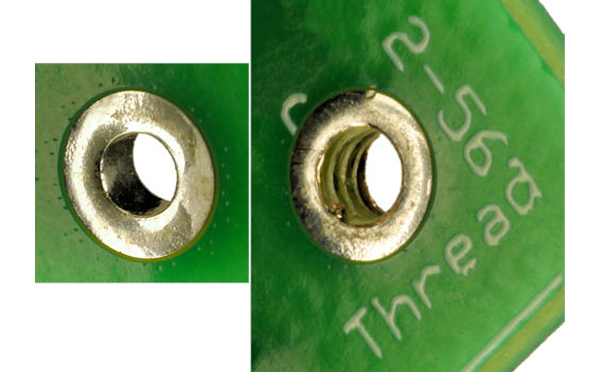

安裝孔是用螺釘固定PCB之用安裝孔壁覆銅箔，造成過波峰焊后堵孔。
過波峰焊的安裝孔焊盤需要設計成“米”字形或梅花狀，也可以使用阻焊槽。
使用阻焊槽設計，應注意過波峰焊的方向要和阻焊槽的方向?qū)?yīng)。對于過波峰焊使用工裝載具的產品，安裝孔設計不受以上限制，要求孔周圍的銅箔離圓孔邊0.2mm以上，距孔中心5mm范圍內不可有元器件焊點和線路（面積大于8.0mm×8.0mm的地線除外），以防止固定螺釘時碰到元器件或線路。
