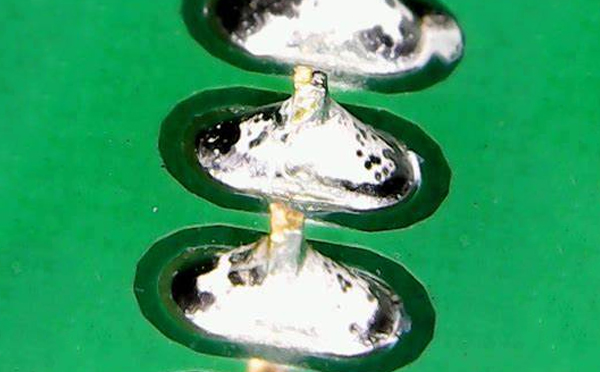

“先焊后剪”
“先焊后剪”引腳金屬材料暴露在空氣中，容易腐蝕。
“先焊后剪”易造成引腳根部與焊點上沿分離。
先焊后剪再重熔，IMC厚度會增長，甚至達到50μm，焊點變脆，焊接強度下降振動條件下存在嚴重的可靠性隱患；而且重熔IMC需要更高的溫度，否則是不能去除MC的。通孔出口處鍍銅層最薄，重熔后焊盤易從此處斷裂；隨著Z軸的熱膨脹，銅層發生形變，由于鉛錫焊點的阻礙，焊盤脫離。PCB因玻璃纖維與環氧樹脂因有水汽，受熱后分層；多次焊接，焊盤易起翹，與基材分離。
