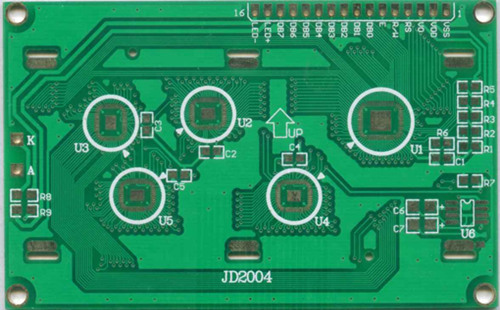

電子領域的小型化、輕量化、功能多樣化是SMB（Surface Mounting Boarol，表面貼裝電路板）發展的動力和源泉，其典型實例有手機、筆記本電腦，特別是以CSP/BGA 為主要代表的芯片級基板制造以及COB、FC 裸芯片級組裝技術，更是推動SMB 制造技術向著以下方向發展。

① 高精度。

② 高密度：當前世界先進水平線寬0.06 mm，間距0.08 mm，最小孔徑0.1mm。

③ 超薄型多層PCB，介質層厚度僅0.06mm（6 層板的厚度只有0.45～0.6mm）。

④ 積層式多層板（BUM）。它是一種具有埋孔和盲孔，孔徑≤φ 0.10mm、孔環寬≤0.25mm，導線寬度和間距為0.1mm 或更小的積層式薄型高密度互連的多層板。當前世界先進水平達30～50 層。

⑤ 撓性板的應用不斷增加。

⑥ 陶瓷基板在MCM 和SIP 中被廣泛應用。

⑦ 隨著電子產品向短、小、輕、薄和多功能方向發展，線路板的尺寸不斷縮小，厚度越來越薄，層數不斷增加，布線密度越來越高，使線路板制造難度也與日俱增。

⑧ 表面涂（鍍）層要滿足高密度、無鉛要求。
